A raklapemelő targonca névleges teherbírása csak akkor érvényes, ha a rakomány súlypontja egy vonalba esik a gyártó által megadott rakományközépponttal, általában 600 mm-rel. Ezen a távolságon túli működés kiváltja Terhelés csökkentése , jelentősen csökkentve a biztonságos emelési határt a hidraulikus meghibásodás és a felborulás megelőzése érdekében. Minden 100 mm-re a teherközéppont előremozdul, a tényleges emelőképesség 15-20%-kal csökkenhet.
A Betöltési központ (LC) a villák függőleges felülete és a rakomány súlypontja közötti vízszintes távolság. A globális anyagmozgatásban, 600 mm a szabványos viszonyítási alap, mert egy szabványos 1200 mm-es raklap felezőpontját jelenti.
A Role of the 600 mm Industry Standard
A legtöbb ipari raklap (GMA vagy Euro-raklap) 1200 mm mély. A súly egyenletes elhelyezése biztosítja a Súlypont (CoG) pontosan a 600 mm-nél van. Ha hosszabb villákat használ két raklap vagy túlméretezett láda szállítására, a CoG a villacsúcsok felé tolódik el, és a raklapemelőt instabil karrá változtatja.

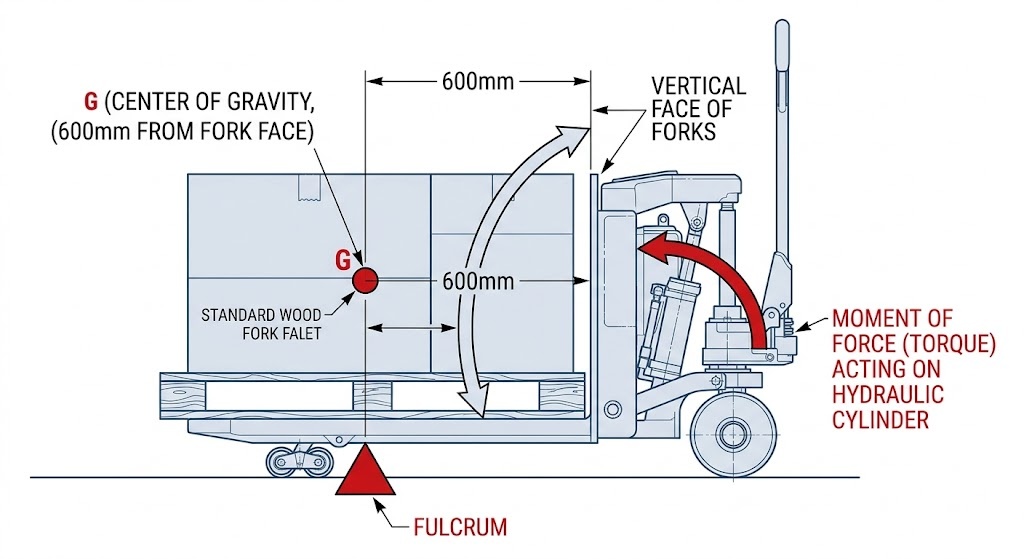

A Lever Principle and the Fulcrum Point
A raklapemelő úgy működik, mint a 1. osztályú kar . Az első teherkerekek úgy működnek, mint a Fulcrum . A teher és a támaszpont közötti távolság növekedésével a hidraulikus rendszerre és az alvázra kifejtett lefelé irányuló erő (nyomaték) exponenciálisan megnő, még akkor is, ha a rakomány súlya változatlan marad.
| Load Positioning | Súlypont (CoG) | Rendszer stressz szintje | Stabilitási minősítés |
|---|---|---|---|
| Szabványos raklap | 600 mm | Névleges | Magas |
| Dupla raklap | 1200 mm | Extrém | Kritikus |
| Túlméretes láda | 900 mm | Emelkedett | Mérsékelt |

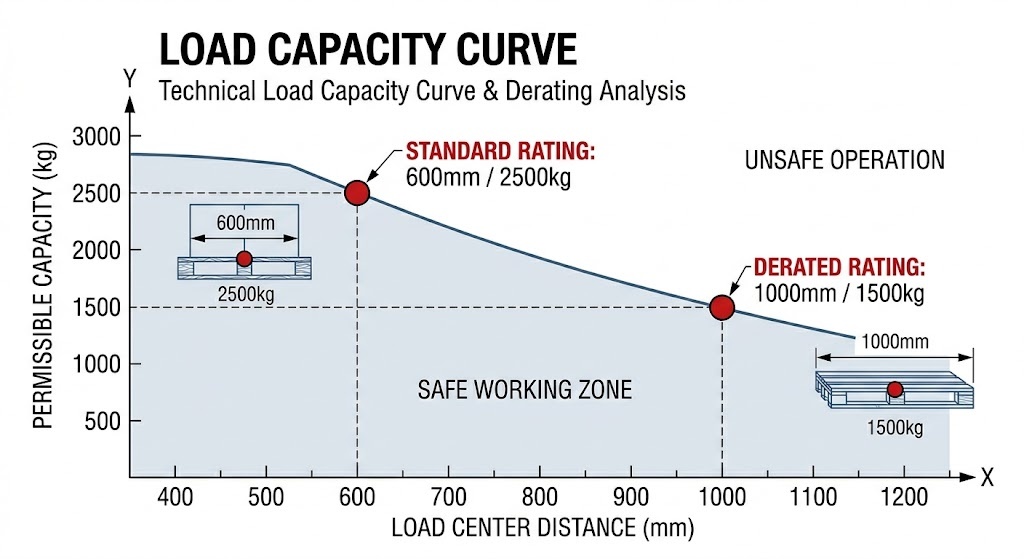

Terhelés csökkentése a gép maximális emelőképességének számított csökkenése a teherközéppont növekedésével. Ez egy nemlineáris kapcsolat, amelyet a Pillanatok elve . Amikor a teher eltávolodik a villa gyökerétől, a mechanikai előny eltolódik, túlzott terhelést róva a hidraulikus tömítésekre és az alvázra.
| Betöltési központ (LC) | Névleges kapacitás | Tényleges biztonságos munkaterhelés (SWL) | Strukturális hatás |
|---|---|---|---|
| 600 mm | 2500 kg | 2500 kg | Optimális hidraulikus nyomás |
| 800 mm | 2500 kg | ~1875 kg | Fokozott stressz a Fork Rootban |
| 1000 mm | 2500 kg | ~1500 kg | A keret állandó vetemedésének veszélye |
| 1200 mm | 2500 kg | ~1250 kg | Kritikus Tipping Danger |
A Derating Calculation Logic
A nem szabványos terhelések biztonságos kapacitásának becsléséhez a szakemberek a tervezési nyomaték és a tényleges nyomaték arányát használják.
Képlet: Tényleges kapacitás = (Névleges kapacitás * Standard terhelési központ) / Új terhelési középpont
Példa: 2500 kg-os teherautó esetén, amely 1000 mm-es rakományközépponttal rendelkező ládát próbál felemelni:
(2500 * 600) / 1000 = 1500 kg.

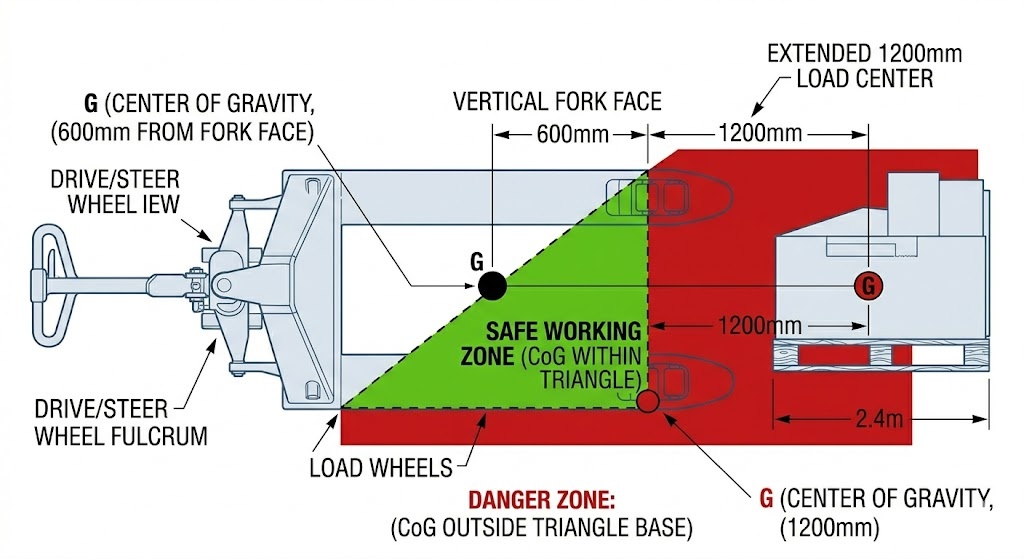

A négykerekű targoncákkal ellentétben a raklapemelő egy adott geometriára támaszkodik az egyensúly fenntartása érdekében. A Stabilitási háromszög a hajtókerék (vagy kormánykerekek) és a két első teherkerék alkotja.
A Impact of Center of Gravity (CoG)
A CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as Osztályozhatóság (5%-os rámpán navigálva) vagy centrifugális erő éles kanyar során – a CoG-t a lábnyomon kívülre tolhatja, ami oldalirányú felboruláshoz vagy előre emelkedéshez vezethet.
A stabilitást befolyásoló dinamikus tényezők

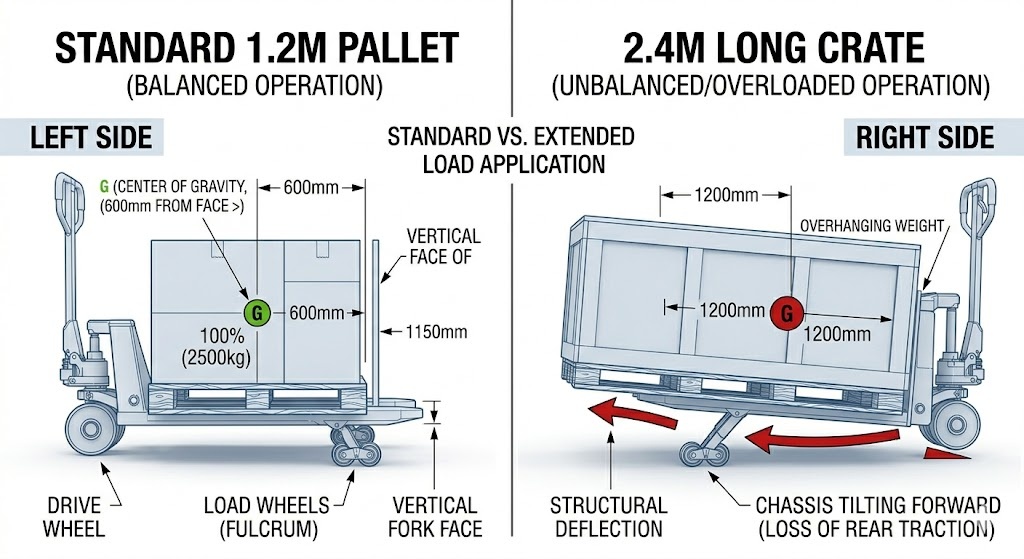

A raklapemelő kiválasztása az alapján Névleges kapacitás önmagában gyakori beszerzési hiba. A nagy teljesítményű környezetek megkövetelik a megfelelő Maradék kapacitás az iparág sajátos terhelési profiljához.
Szabványos raktározás (FMCG)
Építőipar és nehézgyártás
Cold Chain & Pharmaceutical
1. kérdés: Felemelhetek 2000 kg-os terhet, ha a raklapemelőm 2500 kg-ra van méretezve?
Válasz: Igen, de csak akkor, ha a terhelés középpontja 600 mm vagy kisebb. Ha nem szabványos vagy túlméretezett terhet emel, ahol a súlypont meghaladja a 600 mm-t, a Terhelés csökkentése hatás csökkenti a tényleges biztonságos kapacitást. Például egy 1000 mm-es rakományközéppontnál egy 2500 kg-os teherautó csak körülbelül 1500 kg-ot képes biztonságosan kezelni.
2. kérdés: Hogyan befolyásolja a villa hossza a raklapemelő stabilitását?
Válasz: A villa hossza határozza meg a helyzetét Fulcrum Point . Míg a hosszabb villák (pl. 1800 mm) túlméretezett rakományt tesznek lehetővé, távolabb helyezik el a rakomány súlypontját a hajtókeréktől. Ez növeli a Az Erő pillanata a hidraulikus rendszeren, és a súlypontot (CoG) a széle felé mozgatja Stabilitási háromszög , növelve a borulás kockázatát.
3. kérdés: Mi az a „Maradék kapacitás” az anyagmozgatásban?
Válasz: Maradék kapacitás a berendezés tényleges emelőképessége egy adott, nem szabványos konfigurációban. Ellentétben a Névleges névleges kapacitás (a maximális súly ideális körülmények között), a maradék teherbírás figyelembe veszi az olyan csökkentő tényezőket, mint a meghosszabbított terhelési középpontok, a tartozékok használata vagy a magas emelések.
4. kérdés: Miért veszíti el az elektromos raklapemelőm a tapadást hosszú rakományok szállításakor?
Válasz: Ez általában annak köszönhető Alváz dönthető a meghosszabbított terhelési középpont okozza. Ha a rakomány súlya túlságosan előre koncentrálódik (az elülső teherkerekeken túl), az olyan kiegyenlítő hatást hoz létre, amely megemeli a hátsó hajtókereket. Ez csökkenti a tapadáshoz szükséges lefelé irányuló nyomást, ami a kerekek kipörgéséhez és fékezési zavarokhoz vezet.
